Поиск причины утечки тока в Mercedes-Benz W166

Владельцы автомобилей иногда сталкиваются с неприятной ситуацией, когда при полностью исправной аккумуляторной батарее, после ночной стоянки они не могут запустить двигатель своего автомобиля. Стартер отказывается вращаться, а в совсем запущенном случае (при полностью разряженном АКБ) не срабатывает центральный замок и дверь приходиться открывать механическим ключом. Все это является симптомами большой утечки тока. Автомобиль после постановки на охрану (в зависимости от модели) должен засыпать в течении 15 - 35 минут, и ток покоя исправного автомобиля должен составлять 0,02-0,05 ампер. При нормальном токе потребления электронных блоков автомобилей Мерседес и BMW в состоянии покоя, их можно оставлять на стоянке до трех недель. Если АКБ разряжается в течении недели, то это серьезный повод посетить станцию технического обслуживания и определить какой из блоков управления не дает засыпать автомобилю.

Разберем принцип поиска повышенного потребления в состоянии покоя на примере недавнего случая - к нам в сервисный центр "Либерум Авто" обратился владелец Mercedes - Benz ML 350 W166, которому в последнее время приходилось каждое утро заводить двигатель с бустера.

При поиске утечки тока на автомобилях Mercedes, для определения направления поиска, мы подключаем StarDiagnosis и анализируем результаты теста. Обращаем внимание на причины самопроизвольного срабатывания сигнализации в блоке EDW и проверяем график баланса электроэнергии при стоянке.

В нашем случае из подсказки мы обнаружили при проверке баланса электроэнергии при стоянке. CAN шина салона находилась постоянно в пробужденном состоянии и потребление тока составляло целых 5А!

При значениях утечки 0,5-1,6 ампера обычно не отключается какой-то из блоков, сигнал может подавать выключатель, кнопка или реле. В нашей ситуации, как правило неисправный блок управления поддерживает всю шину в активном состоянии. Посылает сигнал всем блокам, общающимся между собой по салонной шине и не дает им отключатся.

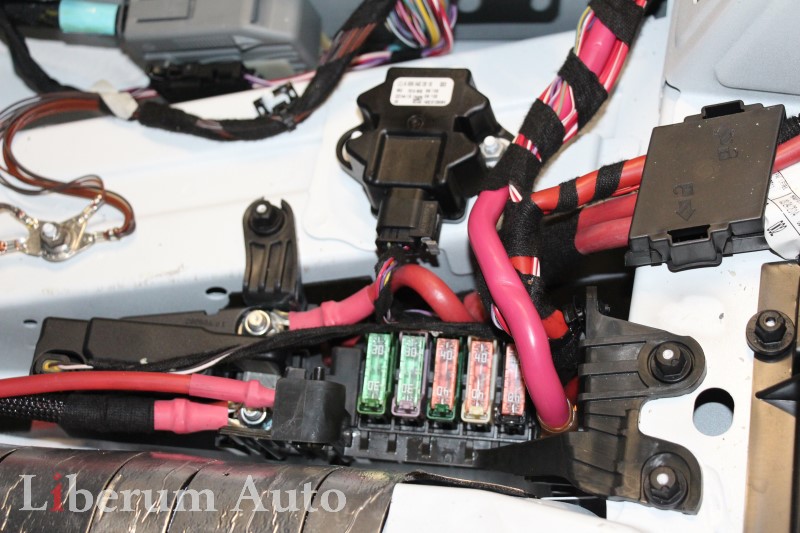

В процессе подготовки к измерениям, обеспечиваем доступ к аккумуляторной батареи, всем блокам предохранителей, штекерной колодке шины CAN салона.

Далее имитируем полное закрытие автомобиля, ключ убираем из автомобиля и храним за пределами дальности действия (минимум 2 метра). Подключаем амперметр к минусовой клемме АКБ и минусовому проводу и ставим автомобиль на охрану.

После блокировки автомобиля выжидаем инерционное время перехода электронных устройств в режим покоя (около 20 мин) и наблюдаем за показаниями прибора. Наш ML не опускал значения ниже 4,8 ампер. По результатам предыдущей проверки баланса электроэнергии на стоянке, мы знали, что проверять необходимо блок на салонной шине. Далее отключаем штекерные разъемы шины и видим отличный результат. Ток за 2 минуты падает до 0,01А - состояние нового автомобиля. Теперь предстоял поиск блока - виновника проблемы.

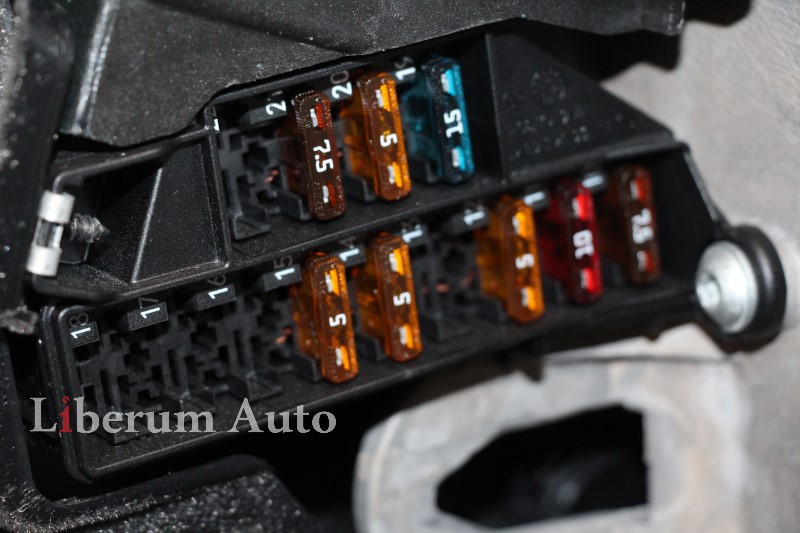

Для дальнейшего поиска поочередно отключали предохранители блоков управления, находящихся на шине CAN салона и каждый раз ждали перехода автомобиля в состояние покоя. Результат появился после отключения питания с замка зажигания (предохранитель номер 10 в блоке предохранителей спереди справа в салоне).

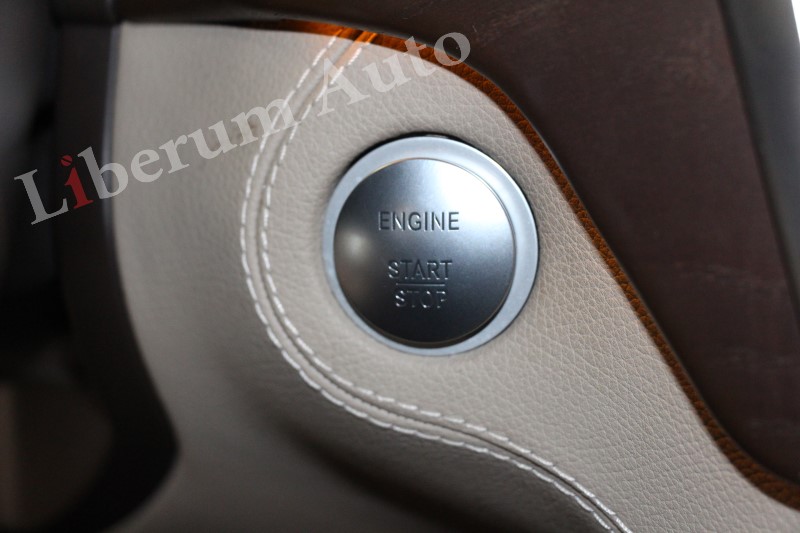

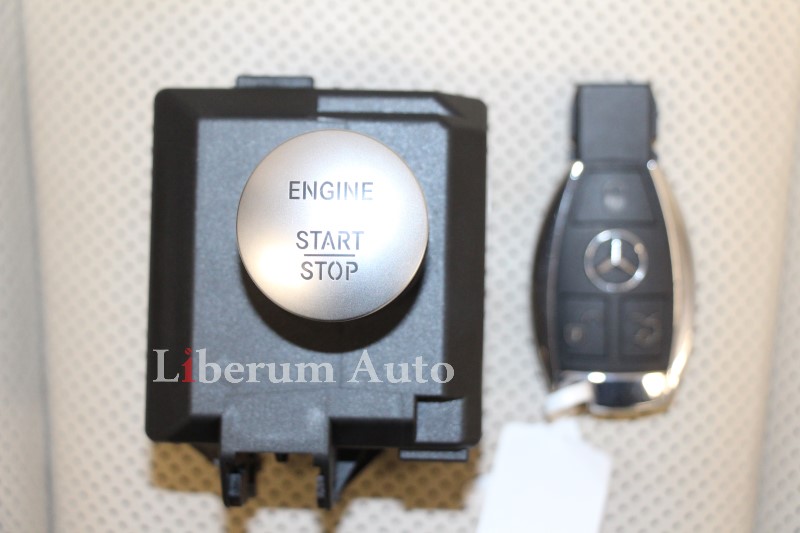

Далее провели еще одну проверку. Из замка вынули кнопку пуска - остановки двигателя и еще раз провели замер - автомобиль уснул! Вставляем кнопку на место и моментально потребление возросло до 5А.

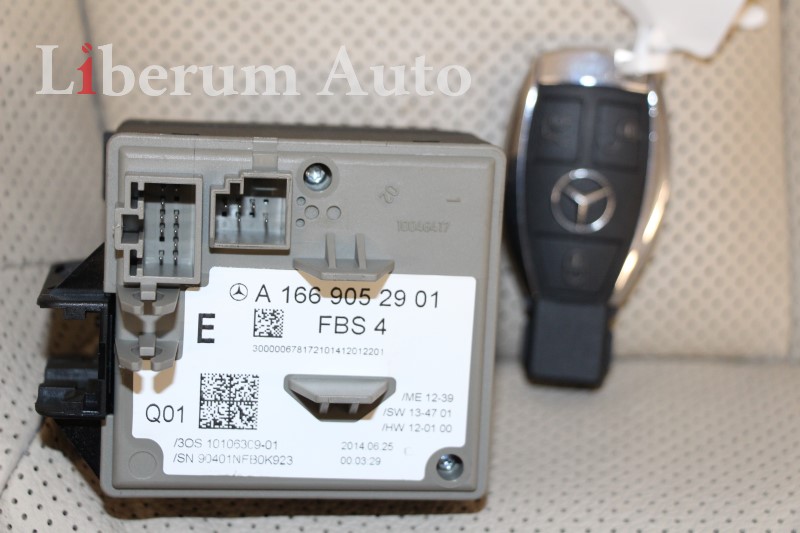

При таком дефекте необходимо заменить замок зажигания. Но замки FBS4 подлежат ремонту и по согласованию с владельцем было принято решение отремонтировать.

После установки отремонтированного замка автомобиль с кнопкой в замке стал быстро засыпать и ток в состоянии покоя составил 0,01А.

Результат был достигнут.
